压力变送器的核心技术、类型适配与工程实践

一、概念界定与压力类型辨析

压力变送器是工业自动化与过程控制领域的关键仪表，核心功能为将流体（气体、液体、蒸汽）的压力物理量转化为标准化电信号（如 4-20mA、RS485 数字信号），实现压力的远程监测与控制。其工作需基于对压力类型的清晰认知：从测量基准看，绝对压力以真空为参考，适用于真空系统与高精度测量；表压以大气压为基准，常见于储罐、开放管道等场景；真空压力则特指低于大气压的压力状态。此外，工程中还需区分静水压力（液位测量核心）、静压（流体静止时的压力）与工作压力（系统正常运行压力），这是选型与应用的基础。

二、工作原理与技术逻辑

压力变送器的工作遵循 “物理感知 - 信号转换 - 标准化输出” 的核心逻辑，以帕斯卡定律为理论基础（压力在密闭流体中均匀传递）。首先，过程压力作用于隔离隔膜，隔膜将压力通过不可压缩填充液传递至内部传感元件；其次，传感元件（如应变计、电容极板）将机械变形转化为微弱电信号（毫伏级）；随后，内部电子单元对信号进行放大、线性化与温度补偿，消除环境干扰；最终输出标准化信号，传输至 PLC、DCS 等控制系统，实现压力的量化监测。部分智能变送器还集成诊断功能，可实时反馈设备状态，提升可靠性。

三、主要分类与适配场景

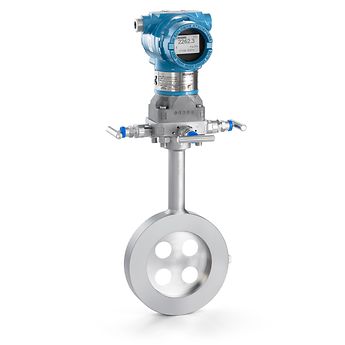

按测量基准与功能，压力变送器可分为五类核心类型：表压变送器适配开放系统（如储罐压力监测），通过与大气压比对输出信号；绝对压力变送器以真空为基准，适用于高度测量、真空设备等高精度场景；差压变送器测量两点压力差，是流量（配合孔板、文丘里管）、液位与过滤器堵塞监测的核心设备；密封表压变送器对大气环境密封，适合恶劣或气压波动大的场景；多变量变送器可同步测量压力、温度等参数，用于复杂系统的能量计算。选型需结合测量需求、环境条件与系统兼容性综合判断。

四、安装校准与故障排查

正确安装是确保压力变送器精度的关键：气体测量需将设备安装在取压点上方，导压管向工艺侧倾斜以防积液；液体测量则安装在取压点下方，避免气穴；蒸汽或高温流体需配备冷凝罐，保护传感元件。校准核心为零点与量程调整：无压力时将输出调至 4mA（零点），施加满量程压力时调至 20mA（量程），可通过本地按钮、HART 手持通讯器或 PC 软件完成。故障排查需聚焦信号异常（检查电源、接线与接地）、读数波动（排查导压管堵塞或泄漏）、漂移（验证温度影响与校准状态），确保设备稳定运行。

五、工程应用领域

压力变送器广泛覆盖多行业关键场景：石油天然气领域用于陆上 / 海上钻井的压力差监测，保障设备安全；石化与化工厂通过其维持过程压力，监控储罐液位与流体流量，确保化学品生产高效合规；气体分配系统依赖其跟踪压力水平，防止泄漏；实验室与研究设施则用其测量密封环境的压力或真空，支持材料科学、空间模拟等研究。其核心价值在于将压力信号转化为可调控的电信号，成为工业系统安全、高效运行的 “感知中枢”。
